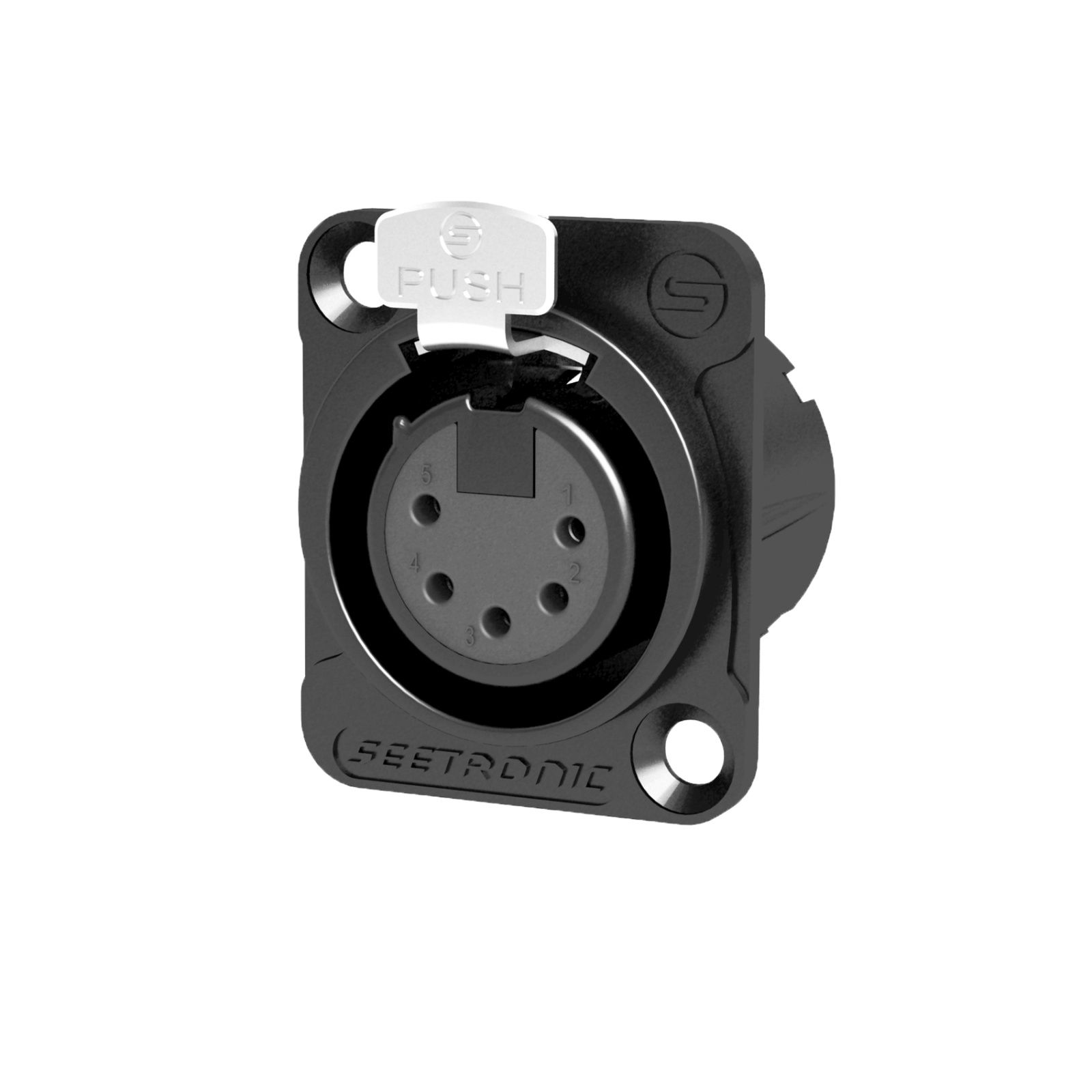

Seetronic MK5F2C-B — это профессиональный 5-контактный панельный разъем типа «мама» (female) популярной серии MK. Разъем выполнен в металлическом корпусе черного цвета (Black) со стандартным фланцем типа D. Основным преимуществом этой модели является её компактность и универсальность монтажа: она предназначена для пайки непосредственно в отверстия печатной платы (PCB mount). Металлический корпус обеспечивает отличную защиту от механических повреждений и электромагнитных помех.
Характеристики
Основные параметры:
-
Тип разъема: XLR «мама» (female), панельный.
-
Серия корпуса: D-тип (стандартное посадочное отверстие 24 мм).
-
Количество контактов: 5.
-
Цвет корпуса: Черный (Black finish).
-
Тип монтажа: Пайка в печатную плату (PCB contacts).
Электрические характеристики:
-
Номинальный ток на контакт: 7.5 А.
-
Номинальное напряжение: менее 50 В.
-
Сопротивление контактов: ≤ 5 мОм.
-
Сопротивление изоляции: > 10 ГОм.
-
Диэлектрическая прочность: 1.5 кВ постоянного тока (DC).
Механические характеристики:
-
Способ установки: Задний монтаж (Rear mount).
-
Фиксация: Стальная защелка (Latch lock) для надежного соединения с кабельной частью.
-
Срок службы: более 1000 циклов сочленения.
-
Усилие вставки и извлечения: ≤ 20 Н.
Материалы и защита:
-
Корпус: Литой цинковый сплав.
-
Контакты: Бронза с напылением (золото/серебро в зависимости от спецификации).
-
Изолятор: Полибутилентерефталат (PBT).
-
Рабочая температура: от -30°C до +80°C.
-
Класс защиты: IP40.
-
Горючесть: Соответствует стандарту UL 94 V-0.
