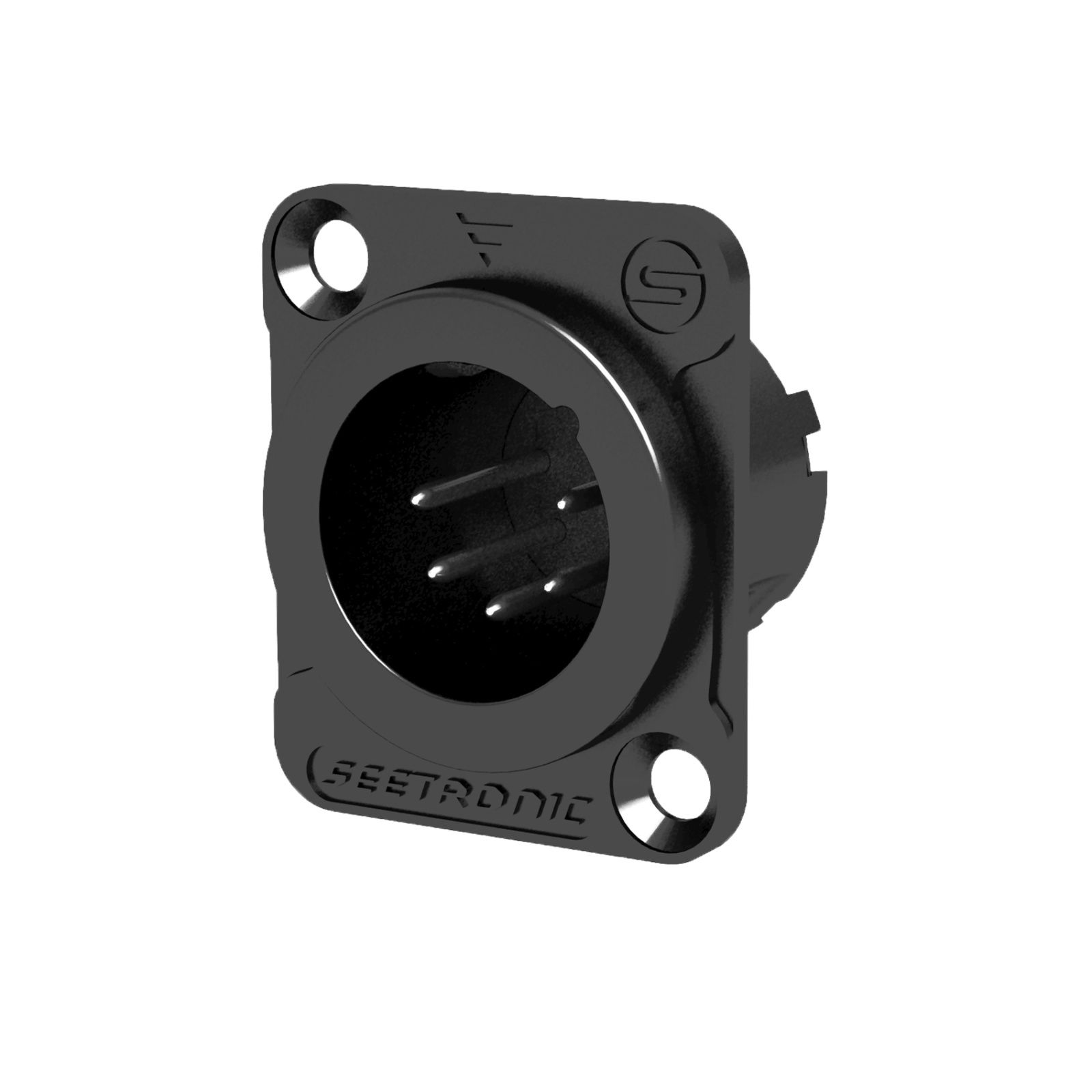

Seetronic MJ5M2C-B — это 5-контактный панельный разъем XLR («папа»), выполненный в прочном металлическом корпусе D-типа. Модель имеет черное защитное покрытие (индекс B) и предназначена для монтажа непосредственно на печатную плату (PCB mount). Серия MJ отличается высокой износостойкостью и стабильностью характеристик, что делает её стандартом для выходных портов DMX-оборудования и профессиональных аудиосистем.
Технические характеристики
Основные параметры:
-
Тип разъема: XLR «папа» (male), панельный.
-
Корпус: D-тип (стандартное монтажное отверстие).
-
Количество контактов: 5.
-
Цвет корпуса: Черный (Black).
-
Тип монтажа: Пайка в отверстия на печатной плате (PCB).
Электрические характеристики:
-
Номинальный ток на контакт: 7.5 А.
-
Номинальное напряжение: < 50 В.
-
Сопротивление контактов: ≤ 5 мОм.
-
Сопротивление изоляции: > 10 ГОм.
-
Диэлектрическая прочность: 1.5 кВ DC.
Механические характеристики:
-
Способ установки: Задний монтаж (Rear mount).
-
Срок службы: более 1000 циклов сочленения.
-
Усилие вставки и извлечения: ≤ 20 Н.
-
Заземление: Отдельный контакт для заземления на корпус/панель.
Материалы и защита:
-
Корпус: Литой цинковый сплав с черным напылением.
-
Контакты: Бронза (CuSn6) с серебряным напылением (Ag).
-
Изолятор: Высококачественный термопластик (PBT).
-
Рабочая температура: от -30°C до +80°C.
-
Класс защиты: IP40.
-
Огнестойкость: Соответствует стандарту UL 94 V-0.
