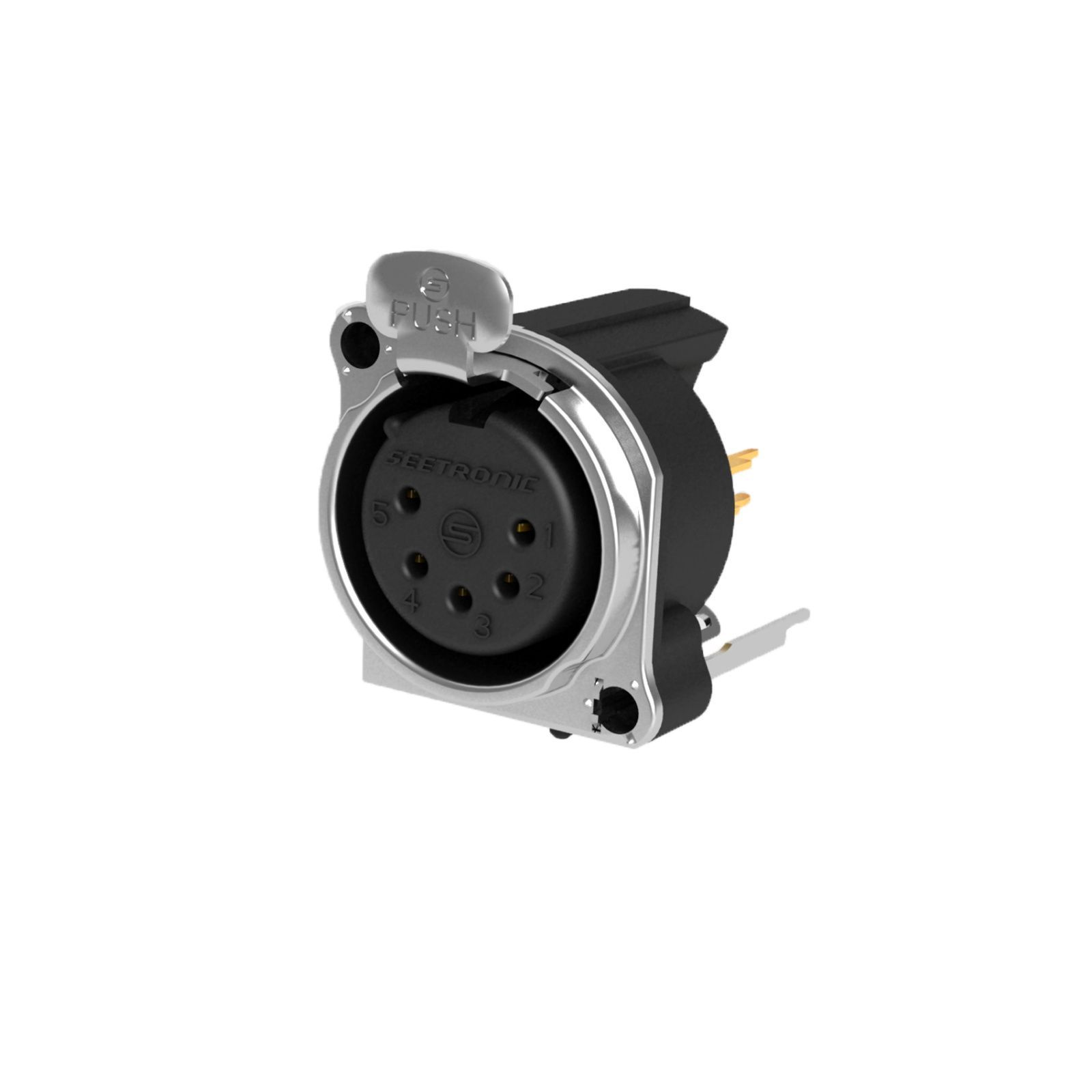

Seetronic SCADF5-H — это профессиональный 5-контактный панельный разъем типа «мама» (female) серии XLR. Ключевой особенностью этой модели является индекс «H», который означает горизонтальный монтаж на печатную плату (Horizontal PCB mount).
Разъем выполнен в стандартном металлическом корпусе никелевого цвета с фланцем D-типа. В отличие от версии «V» (вертикальной), контакты этого разъема загнуты под углом 90°. Это позволяет устанавливать его на печатную плату, которая расположена перпендикулярно лицевой панели устройства, что является стандартом для большинства современных приборов.
Характеристики
Основные параметры:
-
Тип разъема: XLR «мама» (female), панельный.
-
Форм-фактор: D-тип (стандартное посадочное отверстие).
-
Количество контактов: 5.
-
Тип монтажа: Горизонтальный (90°) на печатную плату (PCB).
-
Цвет корпуса: Никель (Satin Nickel).
Электрические характеристики:
-
Номинальный ток на контакт: 7.5 А.
-
Номинальное напряжение: < 50 В.
-
Сопротивление контактов: ≤ 5 мОм.
-
Сопротивление изоляции: > 10 ГОм.
-
Диэлектрическая прочность: 1.5 кВ DC.
Механические характеристики:
-
Способ фиксации: Стальная защелка (Latch lock) для надежного удержания кабеля.
-
Монтаж: Задний монтаж (Rear mount).
-
Срок службы: более 1000 циклов подключения.
-
Усилие вставки/извлечения: ≤ 20 Н.
-
Заземление: Предусмотрен контакт для заземления на корпус.
Материалы и защита:
-
Корпус: Литой цинковый сплав.
-
Контакты: Бронза (CuSn6) с серебряным напылением (Ag).
-
Изолятор: Высокопрочный термопластик (PA 6.6 30 % GR).
-
Рабочая температура: от -30°C до +80°C.
-
Класс защиты: IP40.
