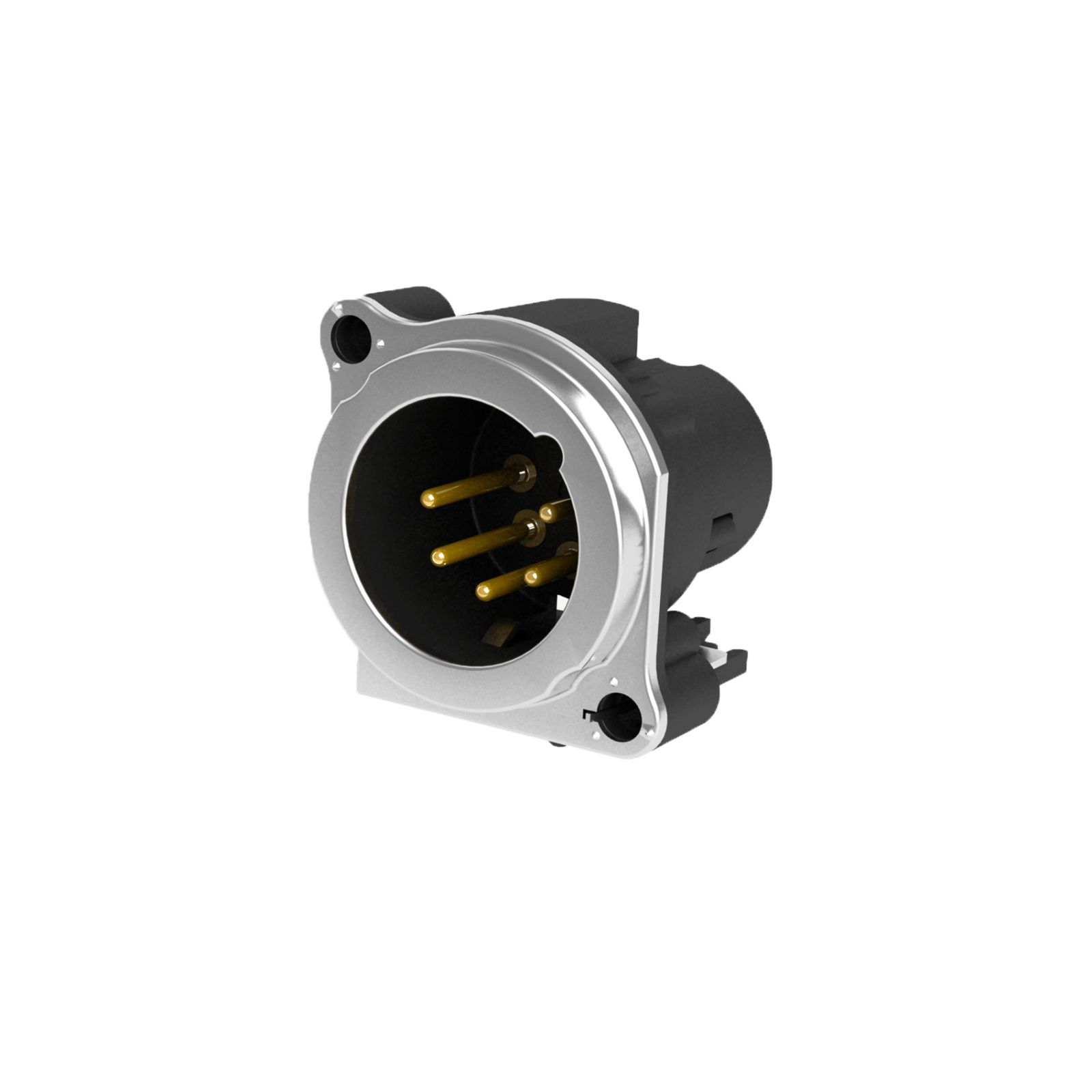

Seetronic SCADM5-H — это профессиональный 5-контактный панельный разъем типа «папа» (male) серии XLR. Индекс «H» указывает на горизонтальный монтаж (Horizontal PCB mount). Контакты разъема загнуты под углом 90°, что позволяет впаивать его непосредственно в печатную плату, расположенную перпендикулярно задней или передней панели устройства.
Разъем выполнен в классическом никелированном металлическом корпусе с фланцем D-типа. Это стандартное решение для выходных портов (DMX Out) в профессиональном световом и звуковом оборудовании.
Характеристики
Основные параметры:
-
Тип разъема: XLR «папа» (male), панельный.
-
Форм-фактор: D-тип (стандартное монтажное отверстие 24 мм).
-
Количество контактов: 5.
-
Тип монтажа: Горизонтальный (90°) на печатную плату (PCB).
-
Цвет корпуса: Никель (Satin Nickel).
Электрические характеристики:
-
Номинальный ток на контакт: 7.5 А.
-
Номинальное напряжение: < 50 В.
-
Сопротивление контактов: ≤ 5 мОм.
-
Сопротивление изоляции: > 10 ГОм.
-
Диэлектрическая прочность: 1.5 кВ DC.
Механические характеристики:
-
Способ установки: Задний монтаж (Rear mount).
-
Срок службы: более 1000 циклов подключения.
-
Усилие вставки/извлечения: ≤ 20 Н.
-
Заземление: Предусмотрен контакт для заземления на корпус/панель.
Материалы и защита:
-
Корпус: Литой цинковый сплав.
-
Контакты: Бронза (CuSn6) с серебряным напылением (Ag).
-
Изолятор: Высокопрочный термопластик (PA 6.6 30 % GR).
-
Рабочая температура: от -30°C до +80°C.
-
Класс защиты: IP40.
-
Огнестойкость: UL 94 V-0.
