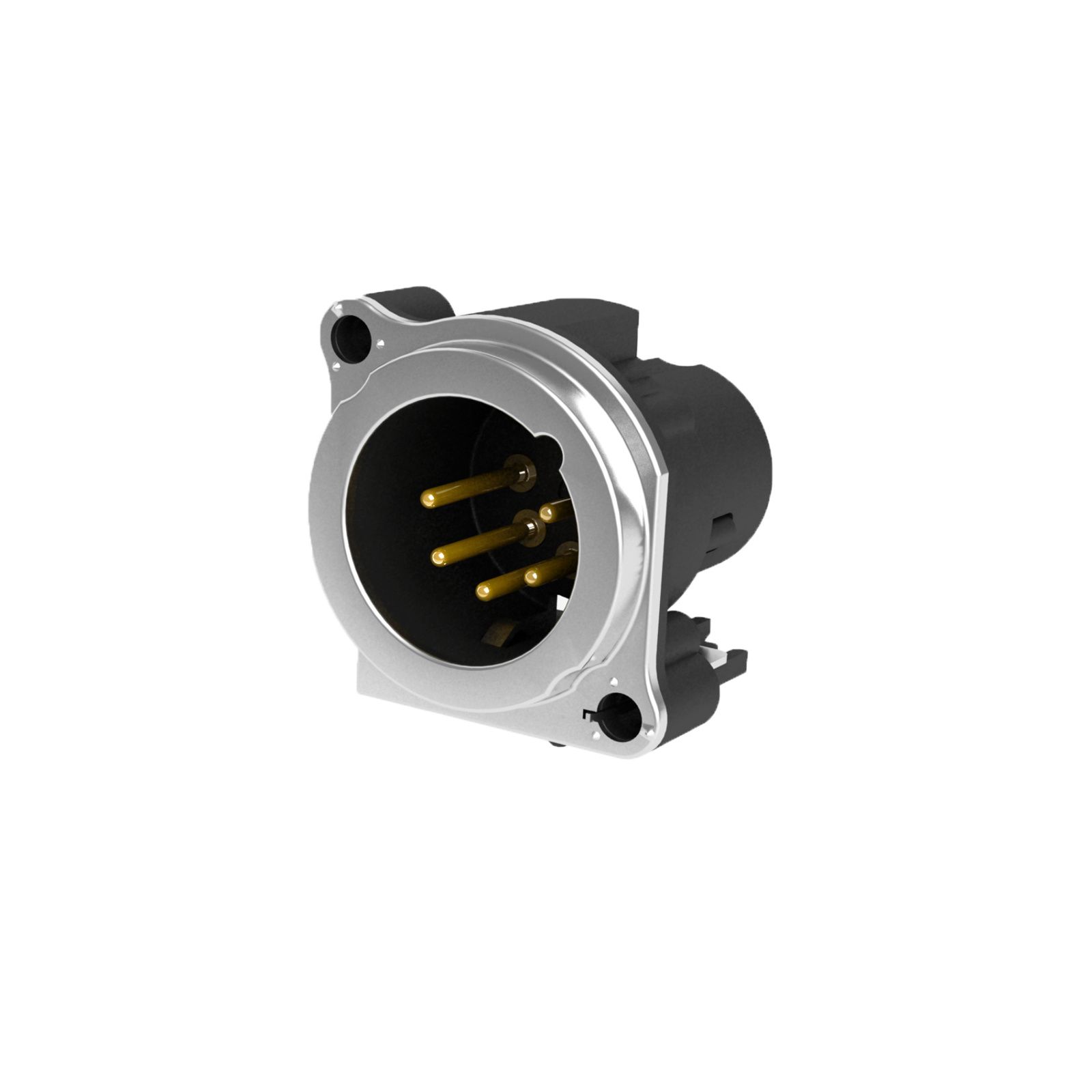

Seetronic SCADM5-V — это профессиональный 5-контактный панельный разъем типа «папа» (male) серии XLR. Индекс «V» в названии модели указывает на вертикальный монтаж на печатную плату (Vertical PCB mount).
Разъем выполнен в прочном металлическом корпусе никелевого цвета с фланцем стандартного D-типа. Благодаря вертикальному расположению контактов относительно панели, он идеально подходит для приборов с плотной компоновкой электроники, где материнская плата расположена параллельно задней или передней стенке корпуса.
Характеристики
Основные параметры:
-
Тип разъема: XLR «папа» (male), панельный.
-
Количество контактов: 5.
-
Форм-фактор: D-тип (стандартное монтажное отверстие 24 мм).
-
Тип контактов: Вертикальные выводы (пины) для впайки в PCB.
-
Цвет корпуса: Никель (Satin Nickel).
Электрические характеристики:
-
Номинальный ток на контакт: 7.5 А.
-
Номинальное напряжение: < 50 В.
-
Сопротивление контактов: ≤ 5 мОм.
-
Сопротивление изоляции: > 10 ГОм.
-
Диэлектрическая прочность: 1.5 кВ DC.
Механические характеристики:
-
Способ установки: Задний монтаж (Rear mount).
-
Срок службы: более 1000 циклов подключения.
-
Усилие вставки/извлечения: ≤ 20 Н.
-
Заземление: Предусмотрен контакт для заземления на корпус.
Материалы и защита:
-
Корпус: Литой цинковый сплав.
-
Контакты: Бронза (CuSn6) с серебряным напылением (Ag).
-
Изолятор: Высокопрочный термопластик (PA 6.6 30 % GR).
-
Рабочая температура: от -30°C до +80°C.
-
Класс защиты: IP40.
-
Горючесть: Соответствует стандарту UL 94 V-0.
