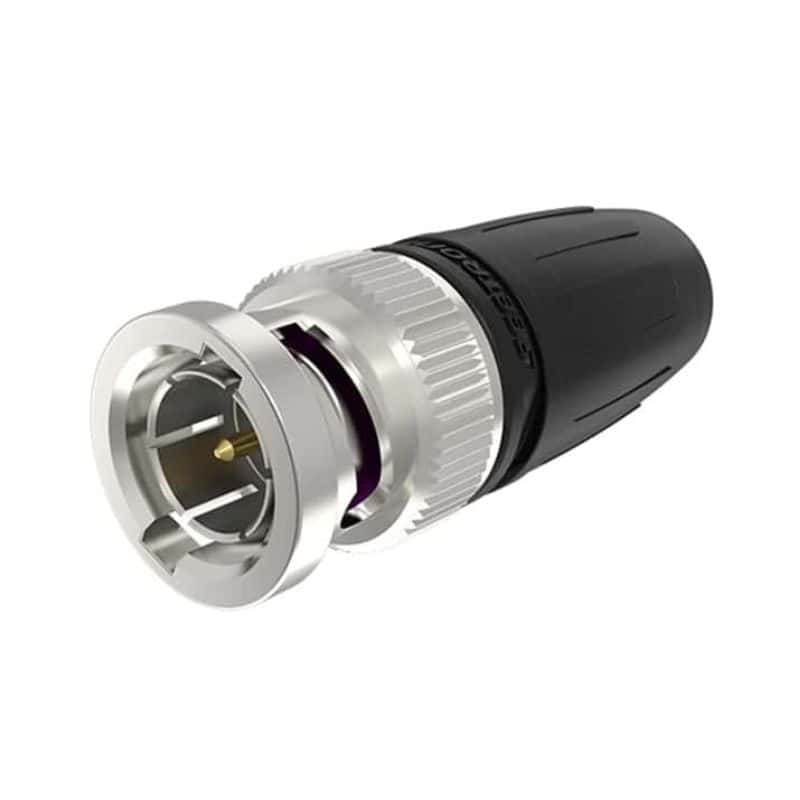

Seetronic SEBNCM-75PL9 — профессиональный обжимной кабельный разъем BNC (штекер), предназначенный для передачи высококачественных видеосигналов в форматах HD-SDI, 3G-SDI и 12G-SDI (UHD). Разъем обеспечивает стабильное соединение с волновым сопротивлением 75 Ом на частотах до 12 ГГц. Модель оптимизирована для работы с коаксиальными кабелями увеличенного диаметра (типа RG6 / 18 AWG), обеспечивая передачу видео 4K/8K на большие расстояния без потери кадров.
Характеристики
-
Тип разъема: BNC штекер (Male).
-
Волновое сопротивление: 75 Ом.
-
Рабочая частота: до 12 ГГц (стандарт 12G-SDI / UHD).
-
Тип монтажа: Обжимной (Crimp).
-
Материал корпуса: Латунь с никелевым покрытием.
-
Покрытие центрального контакта: Золото (Gold plated).
-
Изолятор: PTFE (Тефлон).
-
Сопротивление изоляции: $\ge 5000$ МОм.
-
Размер обжима гильзы: 8.23 мм (Hex).
-
Размер обжима контакта: 1.07 мм (Square/Hex).
-
Совместимые кабели: Belden 1694A, 1694F, 4694R; Canare L-5CFB; Klotz VD104; Cordial CVI 10-48.
-
Диапазон рабочих температур: от -30°C до +80°C.
-
Срок службы: $> 1000$ циклов сочленения.
