Описание

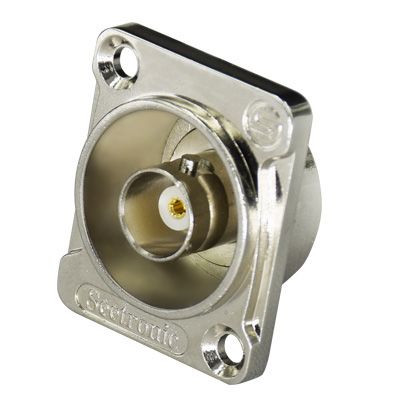

Seetronic MBB75F — это панельный разъем BNC («мама»), выполненный в стандартном форм-факторе D-серии. В отличие от проходных моделей, данный разъем предназначен для монтажа под пайку на задней стороне, что обеспечивает максимально жесткое и надежное электрическое соединение внутри корпуса оборудования. Разъем оптимизирован для передачи аналоговых и цифровых сигналов высокой четкости (HD-SDI / 3G-SDI) и обладает волновым сопротивлением 75 Ом.
Характеристики
-
Тип разъема: BNC гнездо (Female), панельное.
-
Волновое сопротивление: 75 Ом.
-
Тип монтажа: Пайка (Solder termination).
-
Форм-фактор фланца: D-size (24 мм).
-
Материал корпуса: Цинковый сплав (литье под давлением) с никелевым покрытием.
-
Покрытие центрального контакта: Золото (Gold plated).
-
Изолятор: PTFE (Тефлон).
-
Сопротивление изоляции: $\ge 5000$ МОм.
-
Диэлектрическая прочность: 1.5 кВ переменного тока (AC).
-
Диапазон рабочих температур: от -30°C до +80°C.
-
Особенности: Полная изоляция от панели (Ground isolated).
-
Срок службы: $> 1000$ циклов сочленения.
