Описание
YARILO PIXEL DIN предназначен для управления светодиодными пиксельными лентами. Устройство подключается к локальной сети и получает данные по протоколу ArtNet, sACN*. К двум коннекторам могут быть подключены различные типы пиксельных лент (1-Wire SPI, 2-Wire SPI).
До четырех независимых выходов в режиме 1-Wire SPI. До 5440 пикселей.
Встроенный web интерфейс позволят наглядно и просто установить параметры устройства и обновить встроенное ПО контроллера. Светодиодный экран на передней панели информирует о текущем режиме работы параметров контроллера, позволяет задавать базовые настройки.
SPI преобразователь
Yarilo PixelDin работает как SPI-преобразователь для всех популярных чипов светодиодов c частотами до 20 МГц. Входное питание от 5 до 24В постоянного тока.
Гибкое конфигурирование портов
Каждый порт работает независимо от другого. Используйте 1-Wire и 2-Wire пиксели совместно.
Поддерживаемые чипы светодиодов
APA102, APA104, SK6822, TM1812, TM1814, TM1829, UCS1903, UCS9812S, WS2801, WS2811, WS2812, WS2812B, WS2813, WS2815 (больше пикселей в новых прошивках)
Ручная регулировка таймингов LED
Поддержка 32 Universes
До четырех выходов. Каждый выход способен вывести до 1360 RGB пикселей. Суммарно 5440 пикселей.

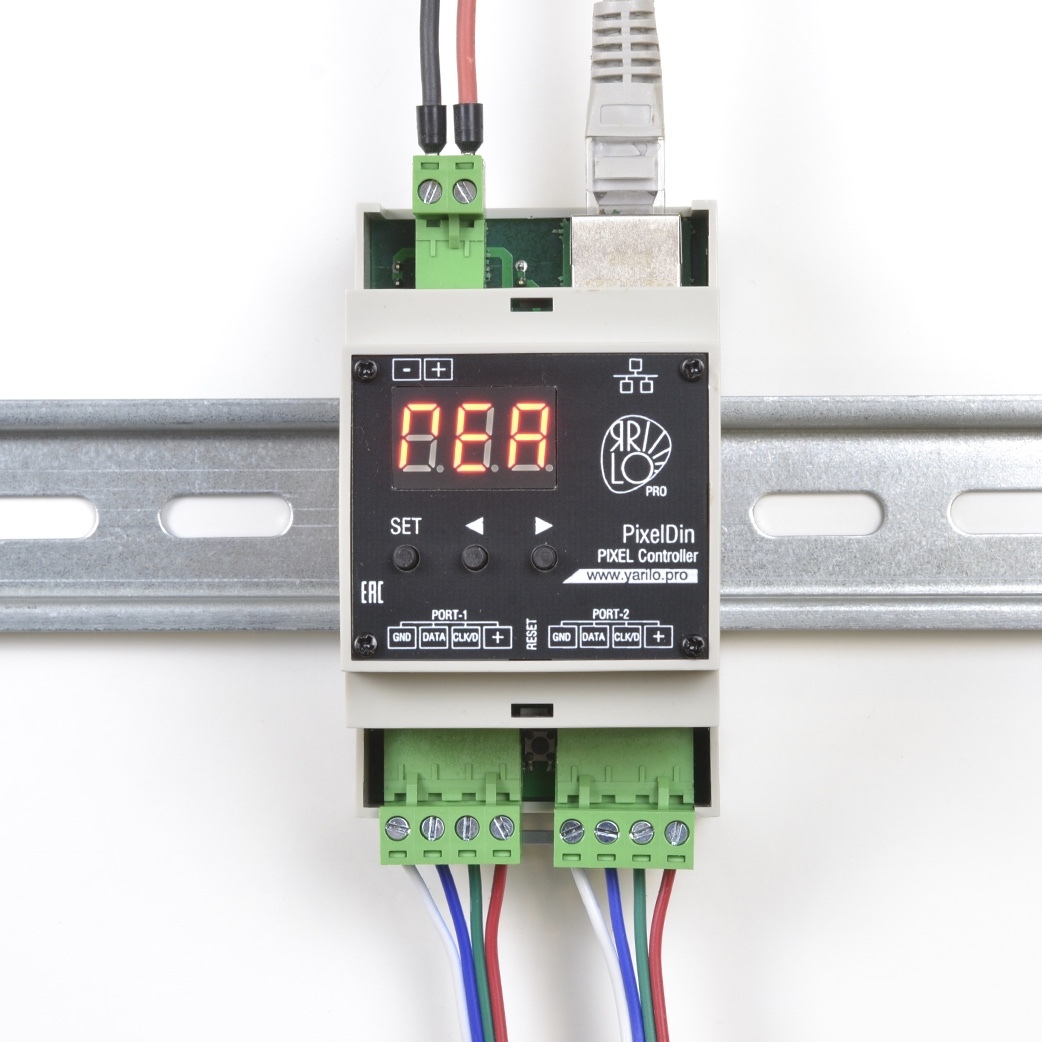

Установка на DIN рейку
Поддержка синхронизации
Устройство может поддерживает режимы ArtSync и Madrix® Post Sync. Так же режим автоматической синхронизации.
Удобство использования
Устройство готово к работе через пару секунд после включения. Через встроенный WEB-интерфейс настраиваются любые параметры и с легкостью обновляется прошивка.
Технические характеристики

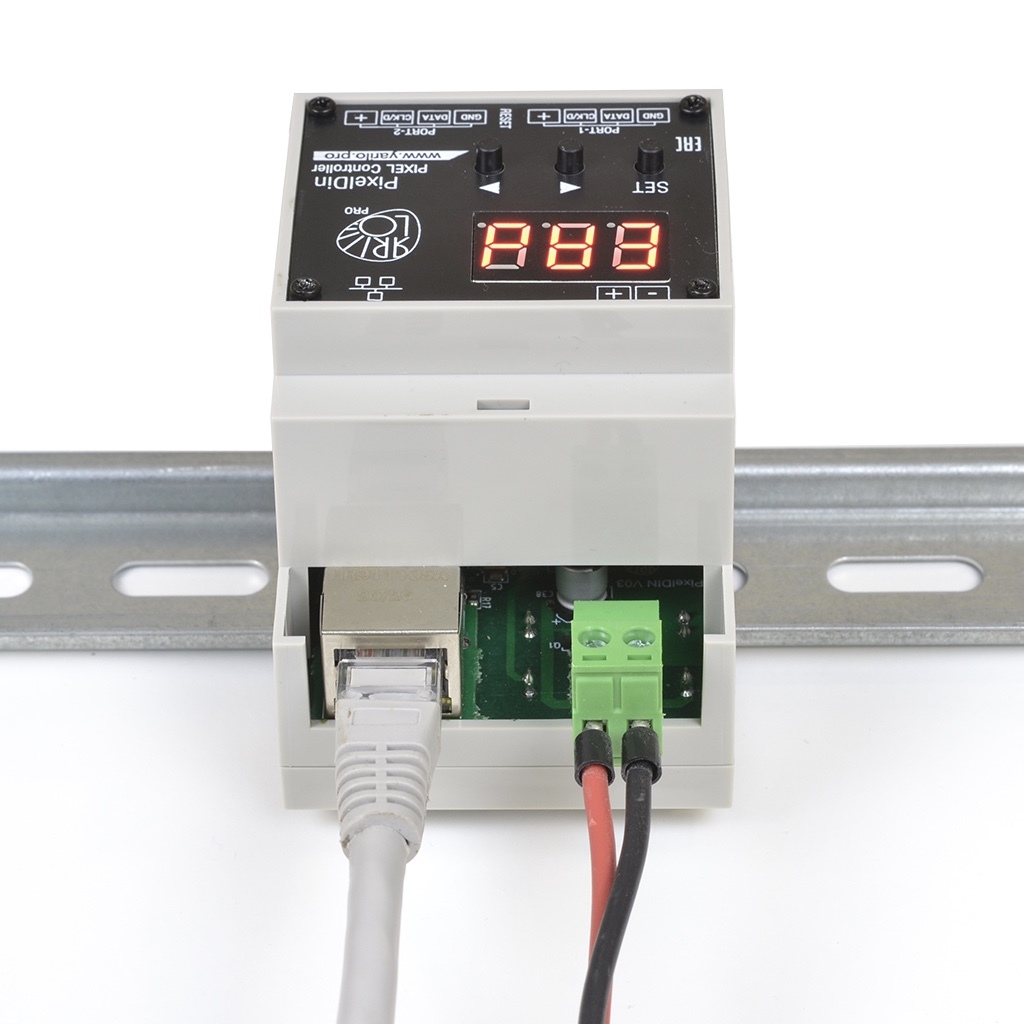

Входное напряжение: 5-24В. Варианты подключения:
а) проходное питание лент через устройство, максимально 2х4А = 8A
б) питание устройства через порты LED
в) питание контроллера и лент разными напряжениями (обязательно соединение земляных проводников)
Защита от неправильной полярности: Да
Потребляема мощность: 3Вт
Сетевой протокол: Art-Net, Streaming ACN*
Поддерживаемые пиксели: APA102, APA104, SK6822, TM1812, TM1814, TM1829, UCS1903, UCS9812S, WS2801, WS2811, WS2812, WS2812B, WS2813, WS2815**

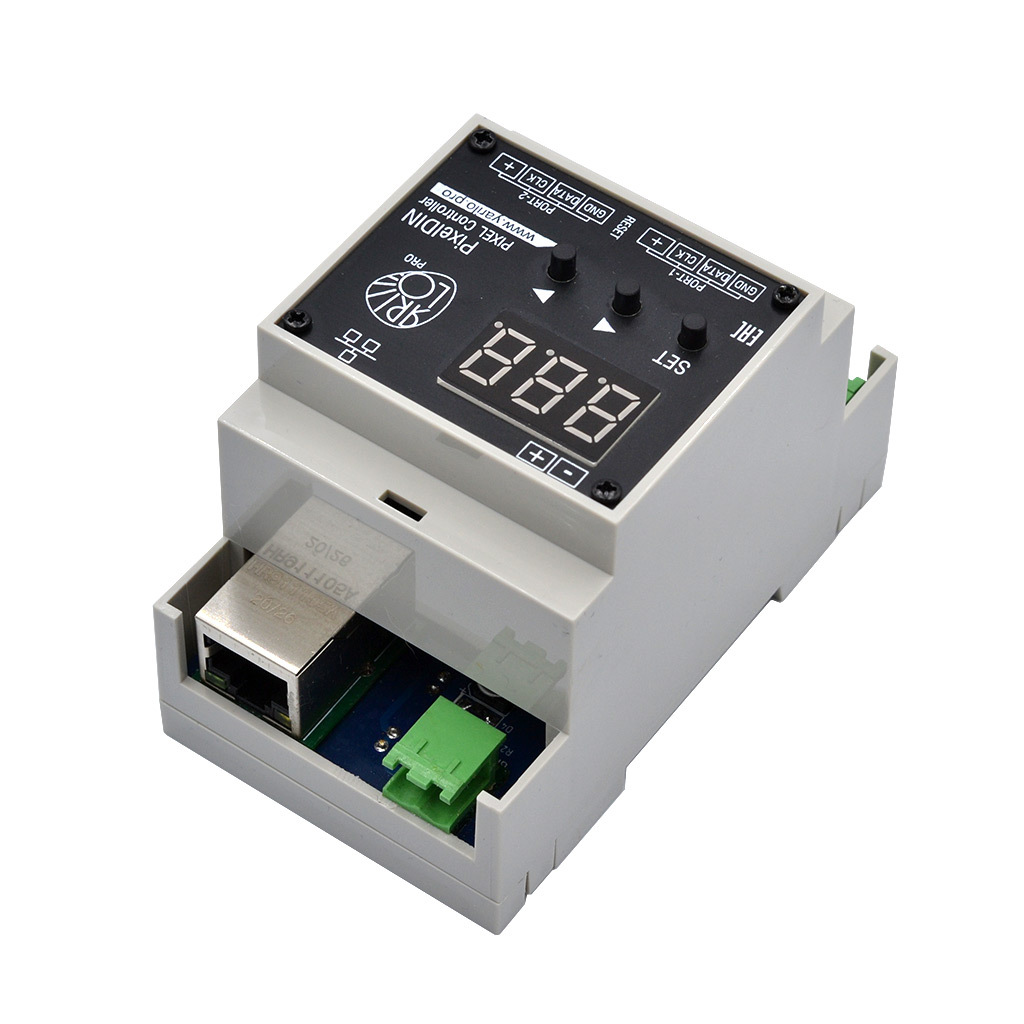

Входной порт: Ethernet RJ45

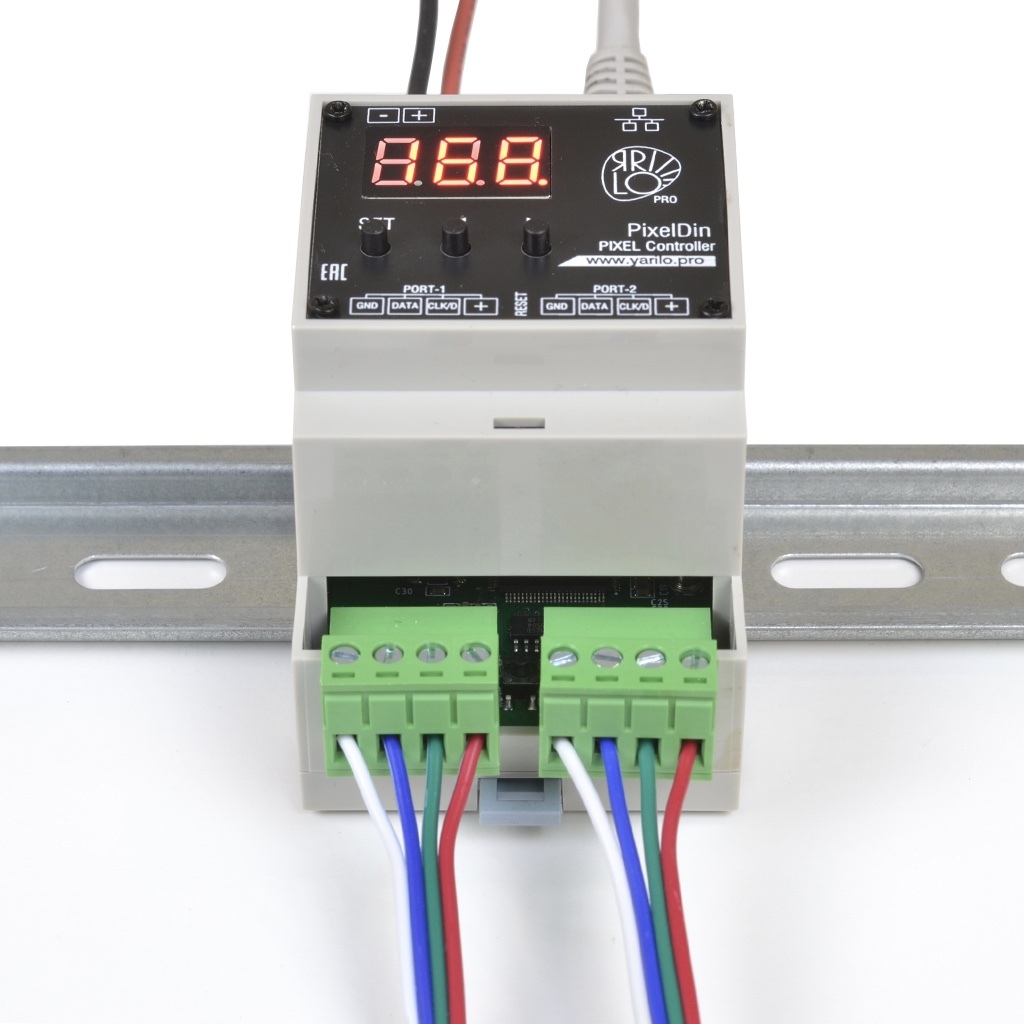

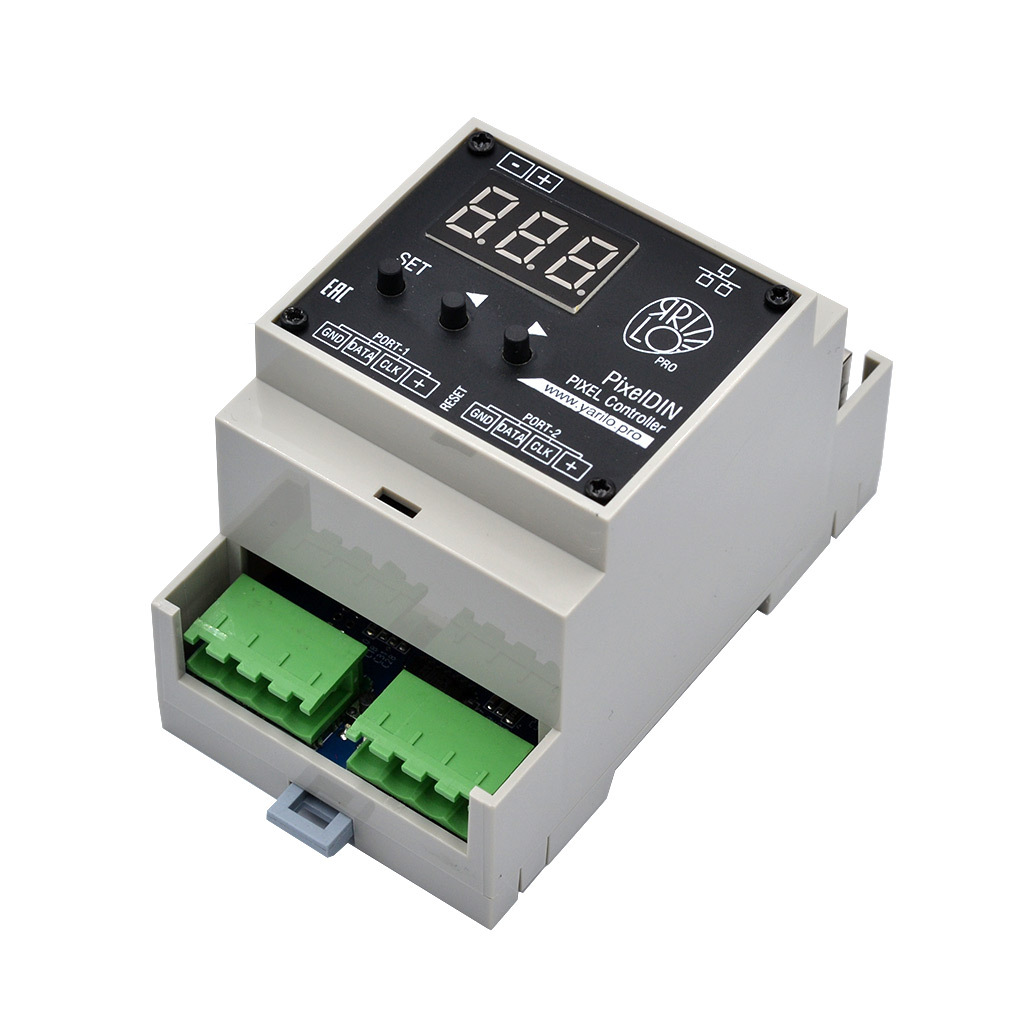

Выходные порты: 4 выхода через клеммы. Максимально 1360 RGB пикселей на выход. Всего до 5440 пикселей
Корпус: ABS пластик
Размеры: 53,3x90,2x56,5 мм
Вес: 87 гр
Рабочая температура: 0-50°C
Максимальная температура окружающей среды: 40°C
IP Rating: IP20
Сертификация: EAC
