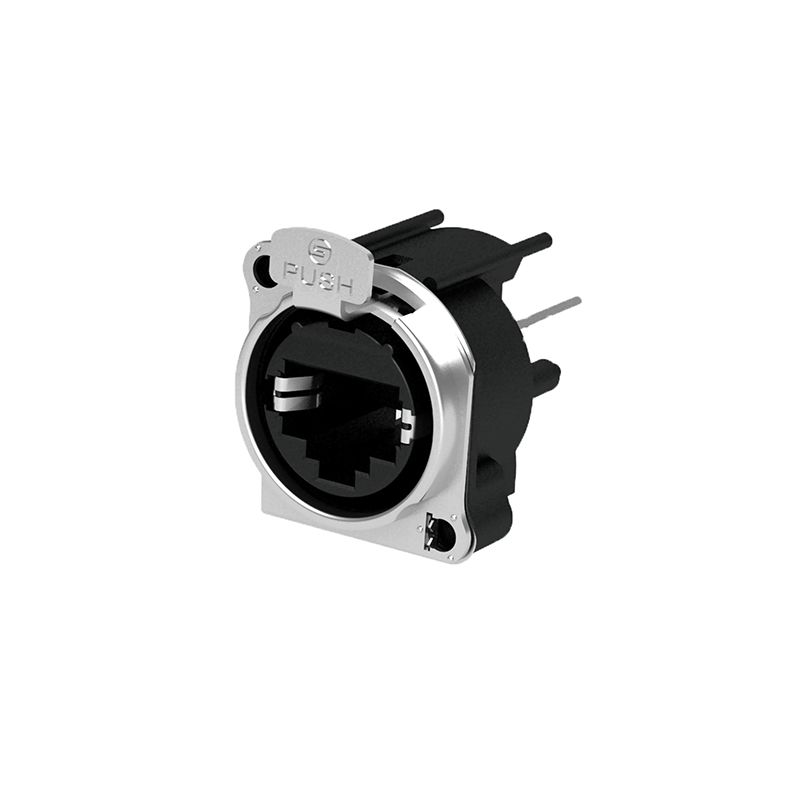

Seetronic SE8FBV — это панельный разъем RJ45, предназначенный для вертикального монтажа на печатную плату (Vertical PCB mount). Модель относится к серии B и представляет собой компактное решение для интеграции сетевых интерфейсов непосредственно в электронику устройств. Главная особенность версии V (Vertical) заключается в том, что контакты разъема ориентированы перпендикулярно плоскости печатной платы. Это делает его незаменимым для приборов с плотной компоновкой или специфическим расположением внутренних модулей. Разъем оснащен металлическим фланцем и системой фиксации для обеспечения надежного соединения в профессиональном аудио/видео и световом оборудовании.
Технические характеристики
-
Тип разъема: RJ45 гнездо (Female).
-
Тип монтажа: Вертикальный, на печатную плату (Vertical PCB mount).
-
Категория: Cat 5e (поддержка Gigabit Ethernet).
-
Форм-фактор: Серия B (компактный тип).
-
Материал корпуса: Высококачественный термопластик.
-
Материал фланца: Литой цинковый сплав с никелевым покрытием.
-
Материал контактов: Бронза с позолотой (толщина напыления $Au$ 0.2 мкм).
-
Система фиксации: Стальная защелка (Latch lock) для предотвращения случайного отсоединения.
-
Электрические параметры: Номинальный ток 1.5 А, номинальное напряжение 50 В.
-
Сопротивление изоляции: $> 500$ МОм.
-
Контактное сопротивление: $< 30$ мОм.
-
Срок службы: Не менее 1000 циклов сочленения.
