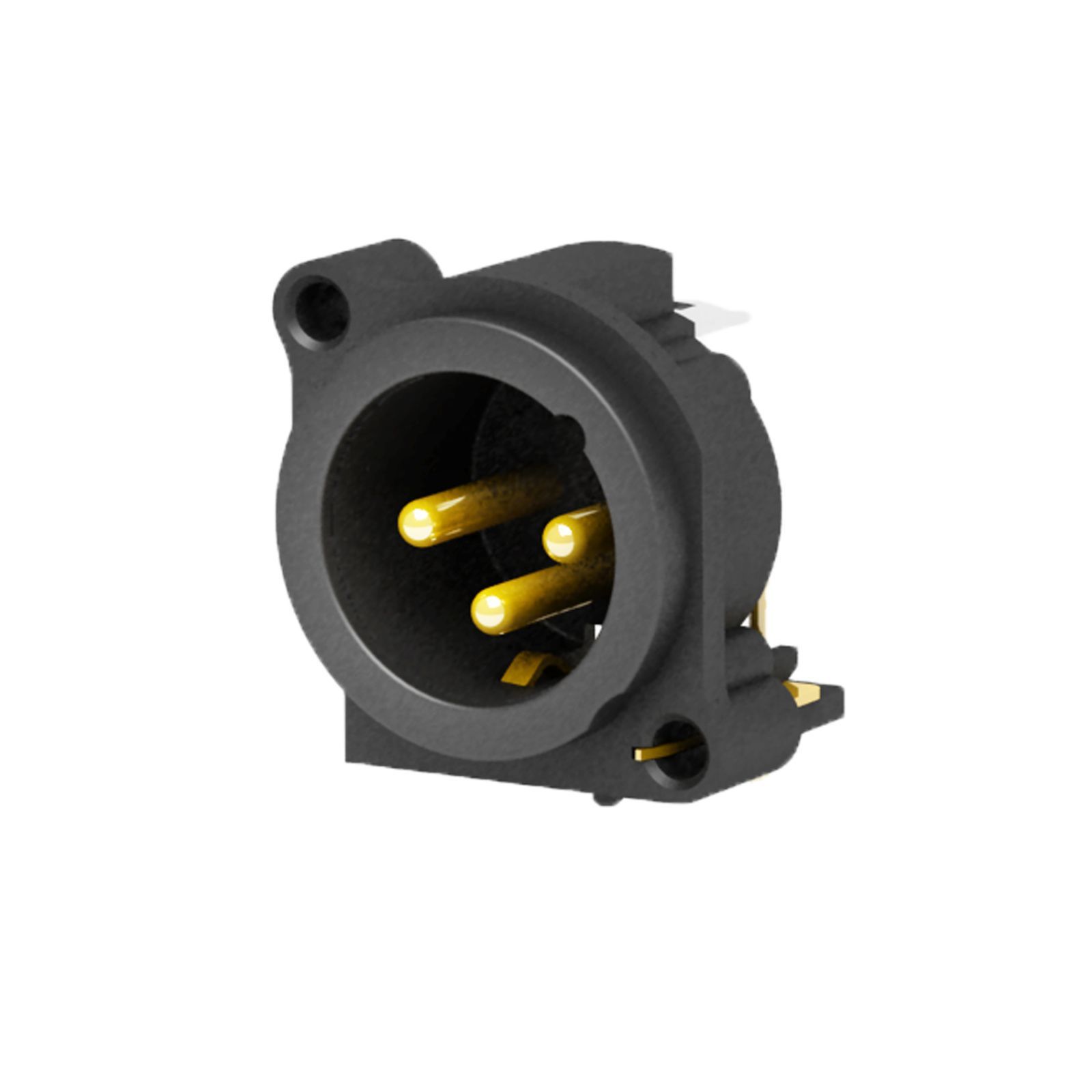

Seetronic SCBDM3-H — это профессиональный 3-контактный панельный разъем XLR («папа»), предназначенный для горизонтального монтажа на печатные платы (Horizontal PCB Mount). Контакты разъема расположены под углом 90 градусов относительно его оси, что позволяет устанавливать его параллельно материнской плате. Такая конструкция широко применяется в серийном производстве аудиооборудования: микшерных пультов, усилителей и интерфейсов, где важно минимизировать высоту корпуса (например, в рэковых устройствах формата 1U) и упростить внутренний монтаж. Разъем лишен массивного внешнего фланца, что позволяет размещать интерфейсы вплотную друг к другу.
Технические характеристики
-
Тип разъема: XLR (штекер / male)
-
Количество контактов: 3
-
Тип монтажа: На печатную плату, горизонтальный (90° PCB Mount)
-
Материал корпуса: Высокопрочный термопластик
-
Материал контактов: Латунь с позолотой или посеребрением
-
Конфигурация: Без фланца (Space-saving design)
-
Номинальный ток: 6 А
-
Номинальное напряжение: 50 В (AC)
-
Диэлектрическая прочность: 1.5 кВ постоянного тока (DC)
-
Рабочий диапазон температур: от -30°C до +80°C
